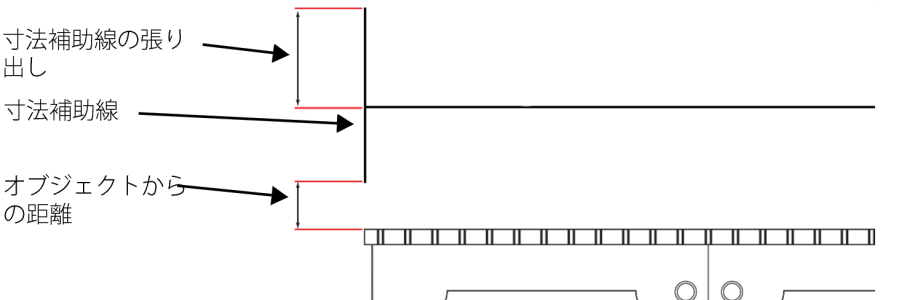

追加した寸法線の位置や外観に不満がある場合は、編集することができます。+寸法テキストと寸法線の表示方法を設定できます。たとえば、測定単位を選択し、寸法単位の位置およびフォントを指定して、寸法テキストに前置き説明および後置き説明を追加することができます。また、寸法線を配置するときの基準となる寸法補助線をカスタマイズできます。寸法補助線と測定するオブジェクトの距離、および寸法補助線の張り出しの長さを指定できます。寸法補助線の張り出しは、寸法補助線の中で寸法矢印よりも先に伸びている部分です。

デフォルトでは、寸法テキストはダイナミックです。寸法線が付けられているオブジェクトのサイズを変更する場合は、寸法テキストは新しいサイズで表示されるように自動的に更新されます。ただし、必要に応じて、寸法テキストをスタティックに変更できます。

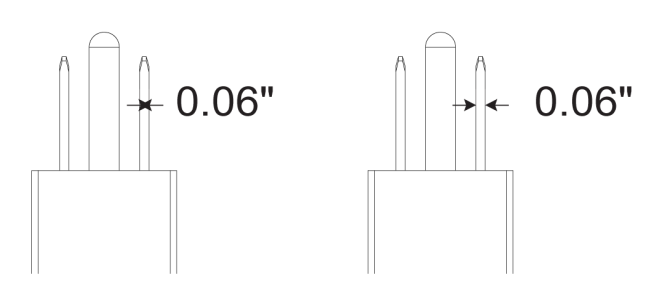

寸法線が小さすぎて矢頭が重なる場合、矢頭は自動的に引き出し線の外側に配置されます。

寸法線が小さすぎる場合は、矢頭が反転します。

寸法線とそれが付けられているオブジェクトとのリンクを解除できます。この機能は、寸法線をオブジェクトと関係なく操作する場合に便利です。

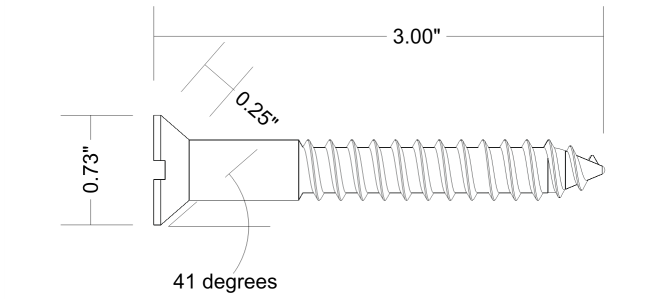

垂直、水平または平行の寸法線を描くには

1 水平または垂直寸法ツール

または平行寸法ツール

をクリックします。

2 開始点を配置する場所をクリックし、寸法線の終了ポイントを配置する場所までドラッグします。

3 寸法線を配置する位置までポインタを移動して、寸法テキストを配置する場所をクリックします。

デフォルトでは、寸法テキストは寸法線の上に中央揃えで配置されます。

角度寸法線を描くには

1 角度寸法線ツール

をクリックします。

2 角度を示す 2 本の線が交差する位置をクリックし、最初の線を終える場所までドラッグします。

3 コールアウトの 2 番目の線を終了する場所をクリックします。

4 角度のラベルを表示する場所をクリックします。

セグメント寸法線を描くには

1 セグメント寸法線ツール

をクリックします。

2 測定するセグメントをクリックします。

3 寸法線を配置する場所にポインタを移動し、寸法テキストを配置したい場所をクリックします。

可能な操作

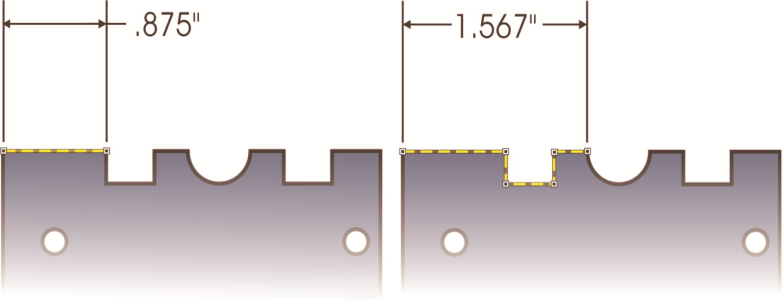

複数のセグメントで最も離れた 2 つのノードの間の距離を測定する	セグメント寸法線ツールを使用して、選択範囲線でセグメントを選択し、寸法線を配置する位置にポインタを移動して、寸法テキストを配置する場所をクリックします。

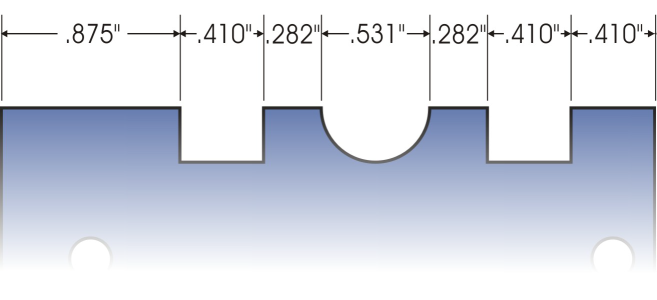

後続のセグメントを自動的に計測する	プロパティバーで [自動連続寸法] ボタンをクリックし、選択範囲線で計測したいセグメントを選択します。寸法線を配置する位置にポインタを移動して、寸法テキストを配置する場所をクリックします。

セグメント寸法線は、選択した後続のセグメントに自動的に適用されます。

半径または直径の寸法線を描くには

1 半径の寸法

または直径の寸法

ツールをクリックします。

2 円形または弧をクリックし、目的の位置までドラッグして線の方向を変えます。

規制キーを押しながらドラッグすると、引き出し線の角度を現在の規制角度に制限することができます。

3 ポインタを移動して、寸法テキストを配置する場所をクリックします。

寸法テキストにシンボルを追加する場合は、プロパティバーの [寸法シンボル] リストボックスからシンボルを選択します。

半径または直径の寸法線を適用した後に円形を楕円形に変形すると、寸法が表示されなくなります。楕円形を円形に戻すと、正しい寸法が表示されます。

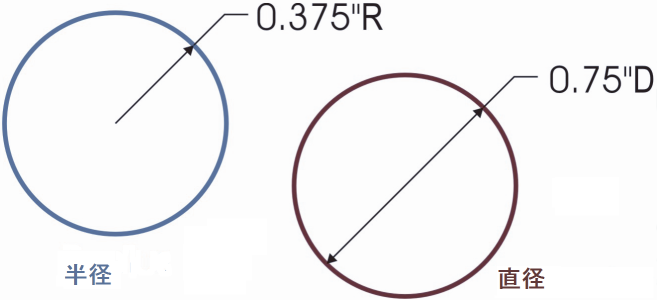

半径および直径の寸法線の例

寸法線を編集するには

1 選択ツール

を使用して、寸法線を選択します。

2 タスク実行のヘルプについては、以下の表からトピックをクリックします。

目的	参照先
寸法単位の表示方法を変更する	表示する寸法線単位を設定する
オブジェクトからの寸法補助線の距離、または寸法補助線の張り出しの長さを変更する。	寸法補助線をカスタマイズするには
寸法線や他の線セグメントのカラーを変更する	線および輪郭の設定を指定するには

表示する寸法線単位を設定する

1 寸法線を選択します。

2 プロパティバーにある次のリストボックスで、オプションを選択します。

• 寸法線スタイル — 分数、小数点、または標準の寸法線単位を選択します。

• 寸法線の精度 — 計測の精度を選択できます。

• 寸法線単位 — 測定単位を選択できます。

可能な操作
寸法線単位を非表示にする	[単位を表示] ボタンをクリックします。
寸法線単位を表示する場所を指定する	プロパティバーの [テキストの位置] ボタンをクリックし、テキストを配置する位置を選択します。
寸法線単位のポイントサイズとフォントを変更する	選択ツールを使用して、寸法テキストを選択します。プロパティバーで、[フォント] リストボックスからフォントスタイルを選び、[フォントサイズ] ボックスに値を入力します。
寸法テキストの前置き説明や後置き説明を指定する	プロパティバーの [前置き説明] ボックスまたは [後置き説明] ボックスに、前置き説明または後置き説明を入力します。
寸法値の先行のゼロを表示または非表示にする	プロパティバーで、[頭のゼロを表示] ボタンをクリックします。デフォルトでは、寸法線に先行のゼロが表示されます。
寸法テキストをスタティックテキストにする	プロパティバーの [ダイナミック寸法] ボタンをクリックします。プロパティバーのほとんどの寸法線コントロールは利用できなくなります。寸法線が取り付けられているオブジェクトのサイズを変更しても、寸法線テキストは更新されません。

寸法補助線をカスタマイズするには

1 寸法線を選択します。

2 プロパティバーで、[寸法補助線オプション] ボタン

をクリックします。

3 寸法補助線とオブジェクトの間の距離を指定するには、[オブジェクトからの距離] チェックボックスをオンにして、[距離] ボックスに値を入力します。

4 寸法補助線の張り出しの長さを指定するには、[寸法補助線の張り出し] チェックボックスをオンにして、[距離] ボックスに値を入力します。

オブジェクトと寸法線とのリンクを解除するには

1 寸法線を選択します。

2 [オブジェクト]

[寸法の分割] をクリックします。

オブジェクトと寸法線とのリンクを分割すると、オブジェクトのサイズ変更時に寸法テキストは自動で更新されません。
